HCS-108ALED高頻基準恒流源

產品介紹

   HCS-108A

LED高頻基準恒流源

使用說明書





HCS-108A LED高頻基準恒流源

使用說明書

      一、 產品概述

尊敬的用戶：感謝您選擇了HCS-108A高頻基準恒流源（又名：可調式LED高頻基準電子鎮流器）。該儀器由上海力茲照明電氣有限公司開發，符合UL 1993標準最新技術協議更新，采用恒流供電方式，替代原來的恒壓供電方式，作為Type A 類燈管測試使用的25KHz 高頻恒流源（電子式）基準鎮流器。用于LED替換燈管制造業和(UL)直接替換熒光燈管的LED燈管 Type A 類燈管的輸入測試、溫升測試、漏電流測試、諧波的失真測試、LED 燈和 driver 的非正常的測試檢測專用儀器。其應用涉及燈管設計、工藝過程控制、品質管理、分析試驗以及LED替換燈管Type A設計等多種領域。HCS-108ALED高頻恒流源也可以和光電測量設備組合，對LED燈管進行各種標準的檢測。



      二、 使用說明

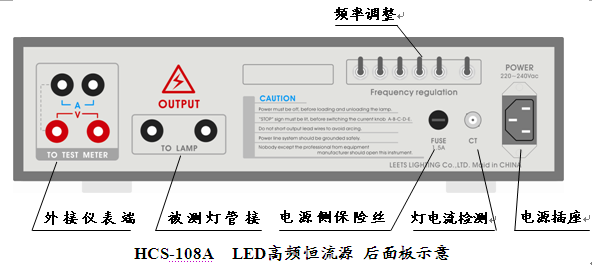

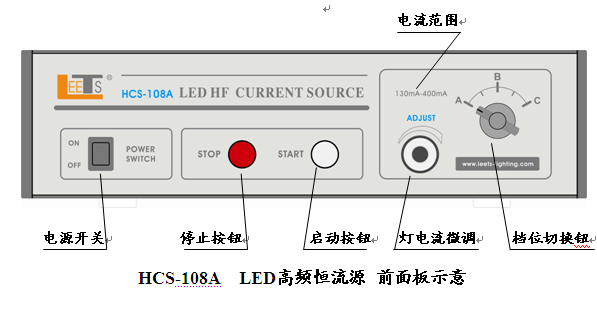

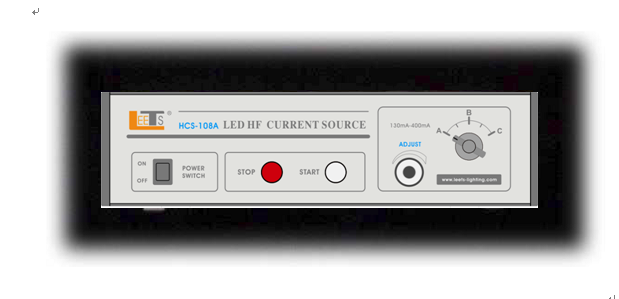

              A． 面板布置

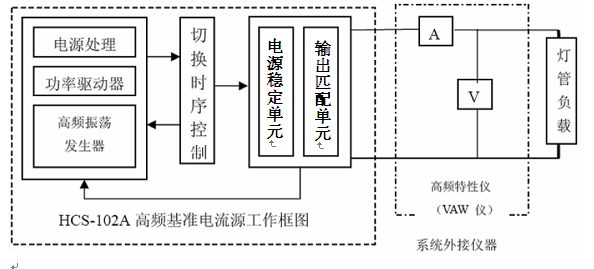

B．工作框圖

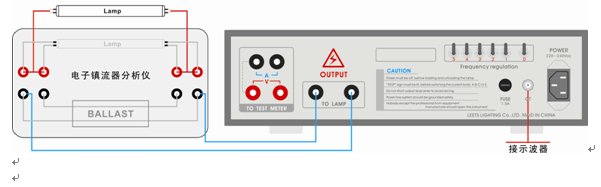

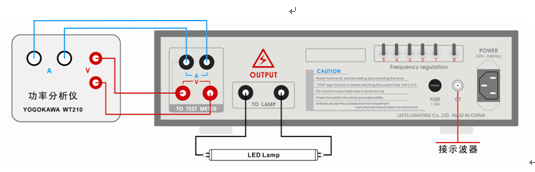

 C．外接儀器連接圖 (例)



  D．操作步驟

1．連接測量系統：

把HCS-108ALED高頻恒流源與高頻伏安特性儀(VAW Meter)，按圖連接。恒流源的輸出端( OUTPUT )，直接與被測LED燈管二端連接，注意連接導線不要超過3米，并注意導線的耐電壓指標。 把高頻伏安特性儀調整到合適的工作界面，用于監測電流、頻率調整，以及測試讀值。

2．確認電源

HCS-108A適用于200Vac~240Vac供電系統。請注意電源應有接地端，并良好接地。

3．確認被測燈管

從標準文件中查閱將測量燈管的燈電流工作范圍，并將恒流源檔位開關置于相應的位置。

4．開啟測量系統

把儀器電源開關置于ON，儀器面板上STOP按鈕亮，儀器此時處于待機狀態。打開系統的其他外接儀器，并確認工作正常。將面板上START按鈕按下，此時被測燈管應瞬時被觸發點亮。

5．測量與讀數

燈點亮后，旋轉ADJUST鈕，根據高頻伏安特性儀顯示的電流讀數，把燈電流調整到標準規定值附近，使用頻率調整開關（0），根據高頻伏安特性儀顯示的頻率讀數，把頻率初步調整到25KHz左右，再使用頻率調整開關（1~5）進行細調，使頻率調整到25KHz正負百分之二之內。被點亮的燈管經過約10分鐘左右的穩定后，重復上述步驟，再作一次燈管電流校正和頻率調整( 各種類別燈管，在不同的周圍溫度下，穩定時間不同 )。在額定燈電流值和25KHz頻率確定后，穩定時間一定時間后，在高頻伏安特性儀上讀取燈管相關測試數值，依據標準要求對該燈管在高頻狀態的特性進行評估。

6．更換燈管和結束測量

每次測量完畢后，按STOP鈕，儀器便停止工作，此時后面板上的OUTPUT端無電壓輸出，操作人員可以更換被測燈管。在確認燈管端口接觸良好后，便可進行上述第4項以后各項操作。如果結束測量，則應該先按STOP鈕后，再關閉儀器的電源開關。

7．誤操作保護

為防止操作人員帶電誤操作或外部導線接觸不良而引起接觸電弧，儀器內的電弧保護器會使儀器停止工作（STOP按鈕亮）。請確認導線接觸牢靠后再次按下START按鈕啟動儀器進行測量。



      三、 注意事項

     1． 在確認電源開關關斷或儀器停止工作后，方可接駁被測燈管。

   2． 儀器與被測燈管間請勿雙行并線或金屬屏蔽線，以免引起輸出高壓的變化。

   3． 確認STOP鈕亮后，才能進行檔位切換。勿用檔位切換開關代替停機操作。

   4． 儀器供電系統應具有良好安全接地。

   5． 機箱后輸出端口間、燈管端導線，禁止短路。避免因短路引起強烈電弧，損壞儀器或被測燈管。

   6． 選用伏安特性儀時，注意其高頻工作允許范圍(>100kHz)。應選用國內外優質儀器，確保準確度。

   7． HCS-108A高頻恒流源，內部有高電壓部件。非廠方專業人員，請勿擅自打開儀器進行修理。



      四、 主要技術指標

  1． 輸入電源： 200V~240V 50/60Hz

  2． 輸入功率： 80 W max

  3． 輸出電流： HCS-108 A 130mA~400mA 三段分檔連續可調

  4． 輸出電流穩定性： 顯示電流值 +/- 1% (預熱穩定后)

  5． 輸出電流總諧波失真： THD < 2.5%

  6． 輸出頻率： 25kHz< +/-2.0%    可調

  7． 輸出頻率穩定性： 顯示頻率值 +/- 0.3kHz

  8． 使用環境： 0℃ ~40℃ RH < 85%

  9． 外形尺寸： W×D×H 340×300×90 mm

 10． 重量：7 Kg

     以上指標由阻性負載測得數據



      五、 裝箱附件



1． HCS-108A整機	壹臺
2． 電源線	壹根
3． 保險絲 1.5A	貳支
4． 輸出端測試導線1.5米〔帶插頭〕	貳根
5． 外接儀表連接線 （帶插頭）	肆根
6． 電流端口短路插頭	壹個
7． 鱷魚夾	貳個
8． 產品合格證	壹張
9． 產品說明書	壹份
10.  產品保修卡	壹份







上海力茲照明電氣有限公司

獨家出品
