LCS-100系列LED整燈結溫測試系統
產品信息
分類: 性能分析儀器
產品介紹
本系統用于對照明器具內LED 實際工作結溫測量，所采用的測試方法具有獨創性，擁有自主知識產權，其優異的測試能力超過了幾乎所有的同類型的結溫測試系統，填補了國內測試LED整燈結溫的空白。
優點：
測試范圍寬： 定標室溫~120℃
測試環境靈活：可以在特定的溫度環境和實際環境中測試結溫，也可以在標準規定的環境中測試結溫。
多種配置：可以根據客戶對象制定合適成本的配置；
速度快：第一點小于10毫秒
性?xún)r(jià)比高：一流產品，白菜價格
集成度高：系統提供定標、測結溫、燈具熱阻測量等
控制和測量LED 照明器具內LED結溫的必要性
LED 應用到照明器具中時，人們普遍希望能有幾萬小時的使用壽命，但是要測量采用LED 的照明器具的光衰減和壽命,如按照美國DOE的LM80要求往往要化300天以上的時間（6000h），這在很多工程招標和驗收時是無法實施的。
對 LED 結溫的測量和控制，是LED 進入照明領域不可缺少的重要步驟，通過對照明器具內LED 的Vf—Tj曲線標定，并利用這一曲線測量出照明器具在額定溫度條件下或者在規定的使用環境條件下的LED 結溫。這不僅能客觀地評價采用LED 器具散熱設計的合理與否，而且還能揭示出LED 熱沉上參考點溫度與結溫的 關系，并進一步得知LED 的PN 結到照明器具上某一點的溫度差，從而指導LED 照明器具的生產企業能正確地標明參考點溫度的限值。該系統能在研發和批量生產中，方便地通過測量參考點的溫度，而基本得知LED 照明器具的溫度分布。
LED 照明燈具在正常工作時，其散熱特性的好壞直接關系到光效，光衰和使用壽命，對應的指標是LED 工作時的PN 結結溫及散熱的熱阻，如果這兩個指標做好了，就說明該燈具在效率和使用壽命是有保證的。
本檢驗方法將是指導 LED 照明器具改進設計、材料選擇、工藝改進、制造控制等多個環節，使LED 照明器具設計和生產技術走向更高層次的有力推手。
系統功能：
1，LED壓降和結溫關系曲線---Vf—Tj曲線標定
2，燈具LED結溫測定
3，照明器具中LED 熱阻的測量
結溫作為衡量一個 LED 照明器具性能優劣的重要參數，是 LED 照明器具在工程應用中可靠性測量的核心要素。如果能準確測量出燈具內LED 的PN 結結溫和PN 結到散熱器某一指定點的熱阻這兩個定量的指標，就不僅能衡量采用LED 的照明器具散熱特性的優劣，還能定性地知道各種采用LED 的同類照明器具的大致使用壽命。
本系統先測得裝入LED照明器具內LED的Vf—TJ 的曲線后，然后在一個特定的溫度環境或模擬實際使用的環境中，給LED照明器具通以工作電流，讓LED 燃點一定時間基本達到熱溫度穩定后，快速切換到測量電流（即前面標定Vf—TJ 曲線的測量電流）用極短的時間快速測定被測LED的正向電壓Vf，通過與Vf—TJ 曲線對應的Vf 比較，得到對應的結溫值。
上述測量方法最明顯的優點是，用這一方法參數有很好的模擬性，也使它的這些所測量的一系列參數具有實用意義。
測試方法：
*Vf－TJ 曲線標定：
將照明器具內 LED 矩陣或矩陣中間的某一串（并）聯 LED 組中處于或者接近中間部位的一顆LED 作為被測LED。
把 LED 燈具放入一個可編程控制的專用加熱箱內，該加熱箱采用PID 編程控制方式，設定階梯式加溫方式對箱體內LED 燈具進行加熱，監測某一設定點的溫度達到熱平衡時，開始用小電流測量被測LED 的正向電壓降Vf1，同時用熱電隅測得溫度Tj1導入到設定的電腦數據庫中，重復這一步驟，可以得出一組Vfn和Tjn相關數值。由計算機繪制出照明器具內LED 的Vf－TJ 曲線，并計算得到 Vf－TJ 函數關系式。
*照明器具中LED 結溫的測量：
把在加熱箱內已完成 Vf－TJ 關系曲線標定的照明器具，放在適當?shù)沫h(huán)境中，照明器具使用自帶驅動或通用電源，通過控制裝置把照明器具中的LED 矩陣點亮，此時LED 照明器具處于正常工作狀態。利用LED自身發熱與所處的環境達成熱平衡后，使用定標時的電流測出LED 在斷開工作電流瞬間的正向電壓降，并根據上述正向電壓降與結溫的函數關系式，通過電腦分析軟件查出LED 照明器具中被測LED 在連續工作至熱平衡時的結溫值。
*照明器具中LED 熱阻的測量:
根據需要可以在燈具內LED的散熱器的某些指定點，甚至燈具外殼上某些點上粘接熱電隅，在測量結溫的同時測量各個熱電偶分布點的溫度值，可以通過軟件計算出指定點與LED結溫間的差值。

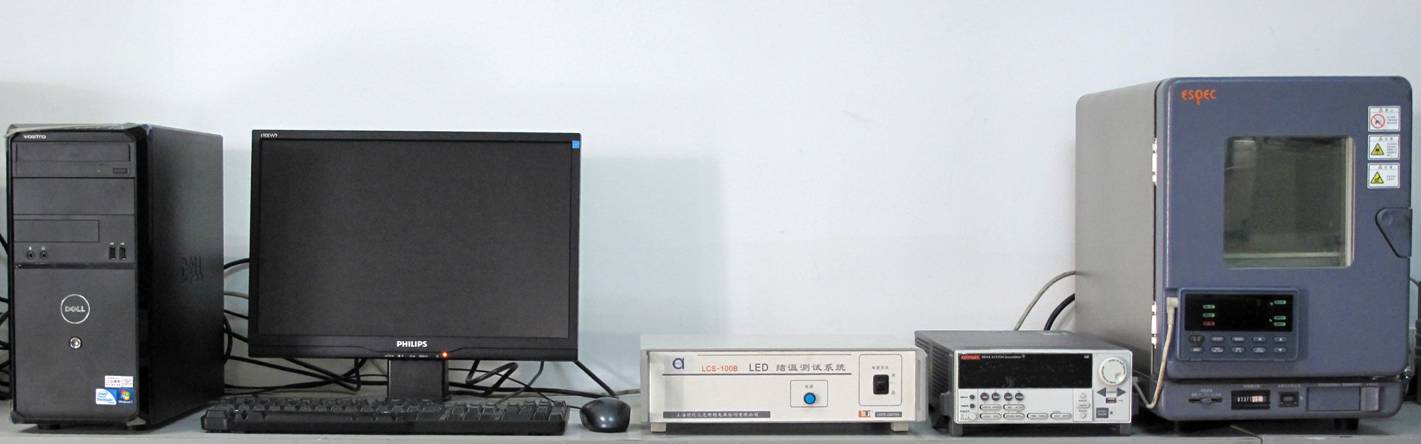

基本配置：
1，高精度數字源表 2600系列
2，可編程控制烘箱
3，測試控制裝置
4，安裝于Windows 平臺編寫的測試控制和結果分析軟件
5，用于連接設備和控制裝置的個人電腦
6，單個測試通道
7, 可以同時測量燈具上6個分布點的溫度
技術指標：
*烘箱要求： 帶通訊接口，可編程控制溫度，自帶PID控制
溫度范圍 室溫~ 200℃，
烘箱尺寸由用戶根據被測樣品自定
*高精度數字源表：輸出功率：≥30.4W；
直流輸出電壓范圍不低于：±1μV～±202V/CH；
電壓準確度：≤±0.02%；
直流輸出電流范圍不小于：±1pA～±1.5A DC；
電壓準確度：≤±0.015%；
*定標電流： 1 ~ 10mA
*溫度顯示： 0.01 ℃
*結溫測試誤差： ±2℃
測試對象：
1，LED燈具（驅動內置或驅動外置）
2，LED一體化整燈
照明器具內的LED 可以是單顆、矩陣、COB等形式。
應用行業：
1，照明
2，汽車
3，顯示器
應用場合：
1，檢測機構
2，研究所
3，制造企業
4，采購商
