IEC 61347-1：2010-11114.6(160A)燈具控制裝置測試器

產品介紹



一、14.6燈具控制裝置測試器由來

本測試器是根據IEC 61347-1：2010-11標準，第14.6條要求電流符合性而研制成的電流測試裝置；通過本測試器電流測量，能判斷試驗條件是否符合《標準》。



二、使用和測試方法

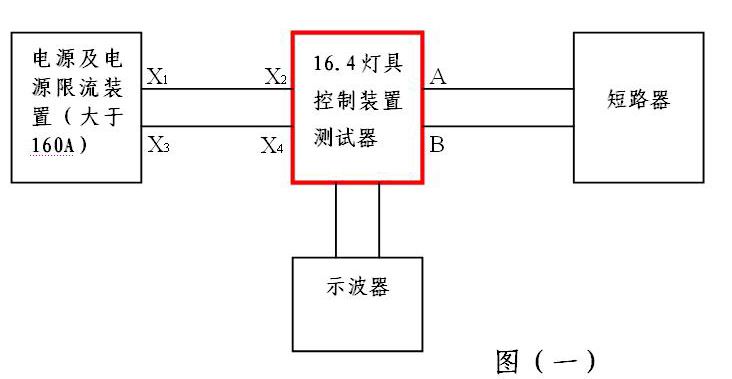

1.1、根據IEC 61347-1：2010-11標準，第14.6條a要求連接好電路，如圖（一）：

1.2、調整示波器輸入端顯示比例為X1，Y軸調整為1V/格，X軸調整為20mS/格,同步狀態設置在正常同步。

1.3、舉例說明：接通供電電源，示波器波形為測試裝置的電流，波形如圖（二）

 圖（二）

電流讀取方法：峰值電壓為：1.9V，峰值電流為190A(電流轉電壓比為100:1)

            有效值電壓為：1.34V，電流有效值為134A

根據IEC 61347-1：2010-11標準要求，電源及測試裝置能恒定流出160A +10% -0%電流的為合格。

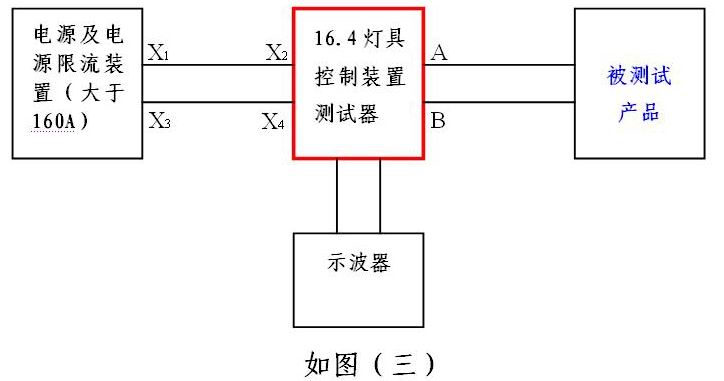

2.1根據IEC 61347-1：2010-11標準，第14.6條b連接好被測試產品，如圖（三）

 3.1、根據IEC 61347-1：2010-11標準，第14.6條C，接通供電電源進行測試，示波器設置方法和電流讀取方法與1.2、1.3相同。

三、測試器技術參數

1、工作電壓：＜1000Vac

2、工作頻率：50/60Hz

3、工作電流：＜500Aac

四、注意事項：

1、在測試前請檢查接線端子固定螺絲是否擰緊，以確保接觸良好。

2、按標準《IEC61347-1：2010》描述確認在160A +10% -0%時狀態良好，信號輸出正常。

3、接觸不良或超出使用范圍，會引起本測試裝置損壞。

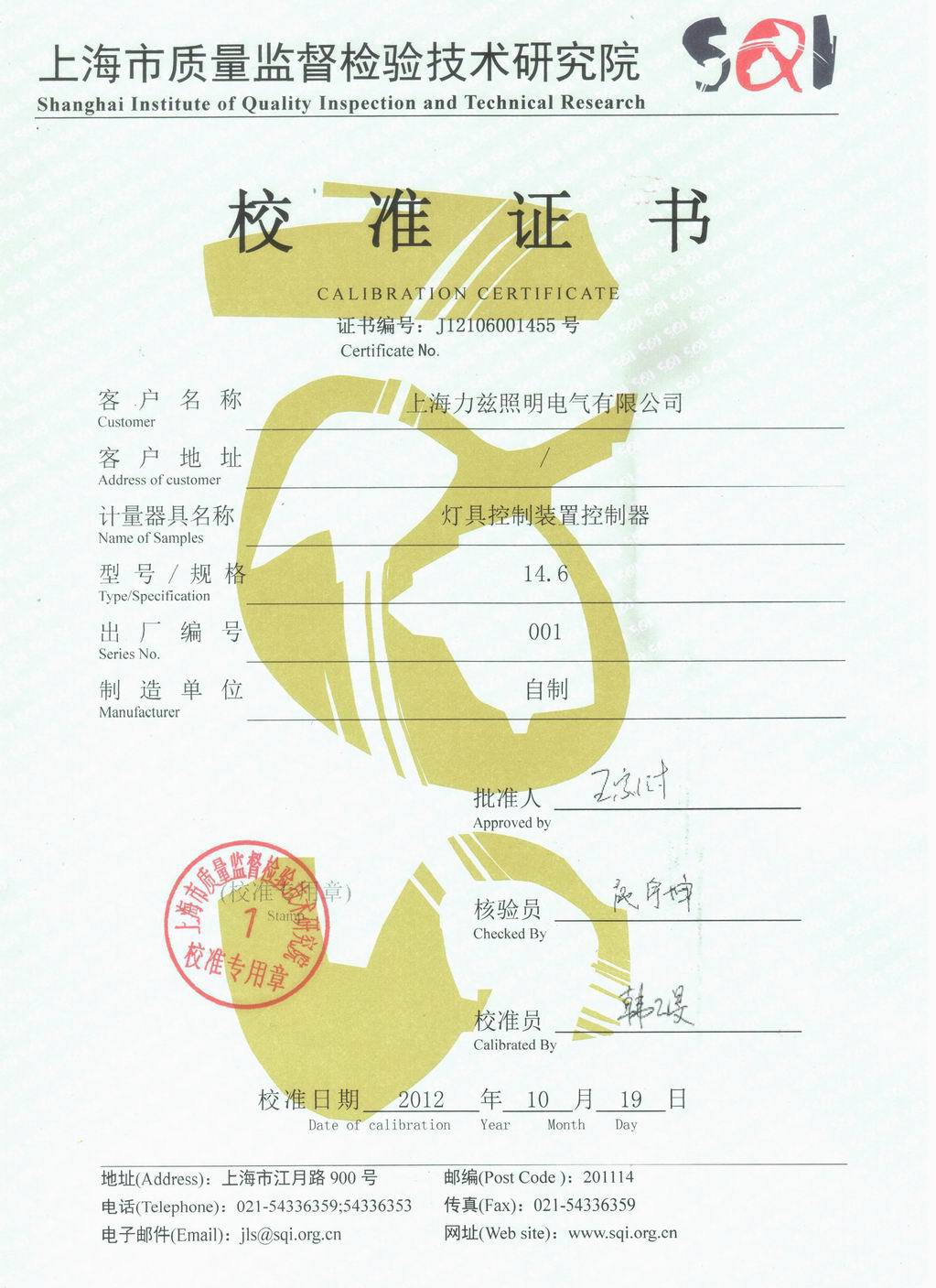

五、計量校準證書
